フレックスロケーターは、独自の可動式テーパー機構による確実な2面拘束方式を採用。カジリやガタツキがない位置決めにより、高い再現性とスムーズな作業性を両立した位置決め部品で、治具段取り時間を大幅に短縮できます。
ワンタッチ方式、エア駆動方式など幅広くラインアップしています。
特長

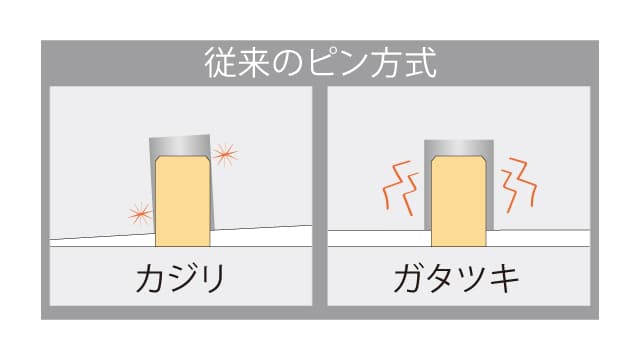

[ 従来方式ガイドピン ]
- 2本のピンを利用
- 通常一方に円筒形状、他方にダイヤ形状を採用
問題点
作業性が悪い(カジリの発生)
"ガタ"が生じやすい(精度が劣る)
[ フレックスロケーター ]
- テーパー形状を利用した2面拘束方式
結果
簡単な作業で確実な再現精度を実現
お手軽!
テーパーコーンの採用により、位置決めを効率化。可動式テーパーブッシュの採用により、簡単な取付穴加工で、確実な二面拘束が行われます。
省スペース！
コンパクトなテーパーピンとテーパーブッシュにより、省スペース化を実現。
優れたコストパフォーマンス！
シンプルな構造で低コストながら、繰り返し位置決め精度10μmを実現！
製品
シンプルで安価に位置決めするボルト固定タイプ

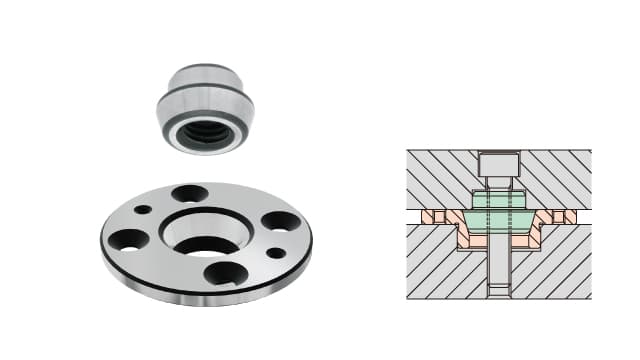

フレックスロケーター
位置決め専用
取付け、取外しが簡単なボルト固定タイプ
繰り返し位置決め精度：10μm

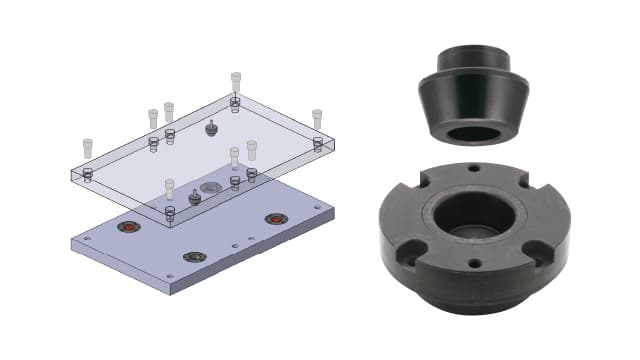

フレックスロケーターセンター固定
位置決め専用
スペースを取らないコンパクトな圧入固定タイプ
繰り返し位置決め精度：10μm
プレートの交換時間を短縮するクランプ内蔵タイプ
ワンタッチフレックスロケーター 六角タイプ
位置決め&クランプ
省スペースで高い保持力を発揮するクランプボルト仕様 (締付け力を管理するコントロールレンチをオプション設定)
繰り返し位置決め精度：8μm
クランプ力：1700N、 3000N、4500N
ワンタッチフレックスロケーター カムレバータイプ
位置決め&クランプ
レバー操作だけで固定できる工具レス仕様
繰り返し位置決め精度：8μm
クランプ力：600N、1200N、1800N

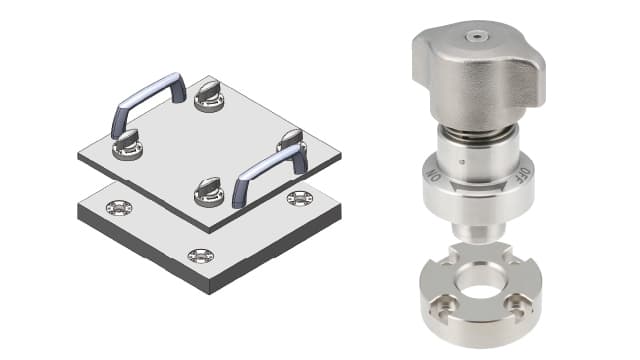

ワンタッチフレックスロケーター ノブタイプ
位置決め&クランプ
スペースのないところでも操作しやすいノブ回転仕様
繰り返し位置決め精度：10μm
クランプ力：350N、600N
ワンタッチフレックスロケーター レバータイプ
位置決め&クランプ
繰り返し位置決め精度：10μm
クランプ力：600N、700N
省力化が可能なエア駆動タイプ

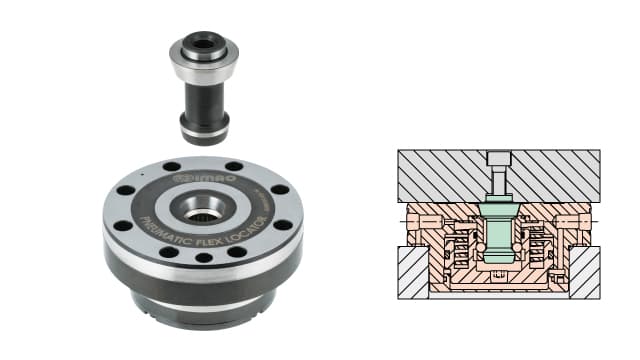

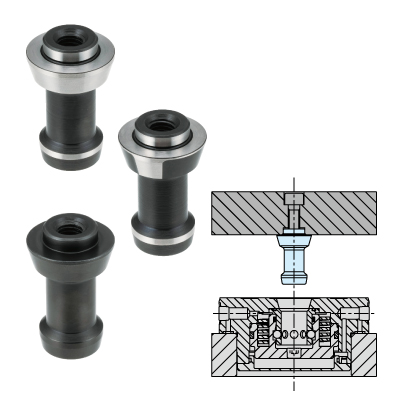

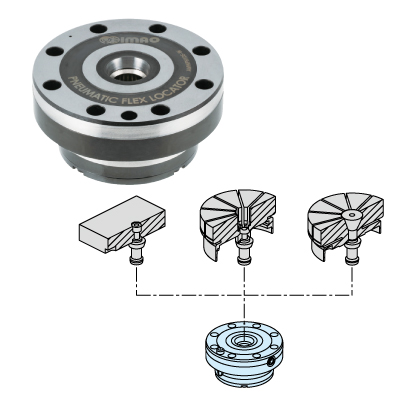

エアフレックスロケーター
位置決め&クランプ
エア圧+バネ圧によりクランプ力向上
繰り返し位置決め精度：3μm
クランプ力：4kN、6.3kN
