ガイドローラー
こんなことで悩んでいませんか?
- 内製すると、図面作成や治具作成に手間がかかり、納期もかかる
- 少量しか必要でないが、内製するとコストアップになる
- サビが発生して困る
- スライド部の摩耗やキズが心配だ
そんな時は、ガイドローラーで解決!
ガイドローラーとは、スライド式の扉や搬送用機器のスライド部ローラーとして使用される車輪です。
角鋼や丸鋼など市販の鋼材をレールとして使用できる溝形状にてご用意しています。材質はスチール製、SUS製、樹脂製、ウレタン製を取りそろえています。荷重仕様は軽荷重、中荷重、重荷重、ラジアル・アキシアル荷重双方仕様がありますので、さまざまな用途に合わせてお選びいただけます。
![](/photo/guide-roller-image.jpg)
内製すると、図面作成や治具作成に手間がかかり、納期もかかる
少量しか必要でないが、内製するとコストアップになる
内製する場合は、図面作成や治具作成などに手間がかかり、納期もかかります。更に少量であればコストアップとなります。当社のガイドローラーは標準在庫品です。またレールとなる鋼材は、購入しやすい市販のミガキ四角鋼やミガキ丸鋼などが利用できるため、コストが抑えられ、納期管理が容易です。
ミガキ四角鋼
![](/photo/guide-roller-a.jpg)
H型
![](/photo/guide-roller-b.jpg)
L型
ミガキ丸鋼
![](/photo/guide-roller-c.jpg)
R型
![](/photo/guide-roller-d.jpg)
Y型
ミガキ平鋼
![](/photo/guide-roller-e.jpg)
H型
![](/photo/guide-roller-f.jpg)
F型
ミガキ六角鋼
![](/photo/guide-roller-g.jpg)
V型
山形鋼
![](/photo/guide-roller-h.jpg)
Y型
サビが発生して困る
鉄製の場合サビが心配です。当社のガイドローラーは本体、ベアリング、止め輪などオールステンレス製をご用意しています。食品機械や半導体装置などサビを嫌う場所に最適です。
![](/photo/guide-roller-i.jpg)
スライド部の摩耗やキズが心配だ
頻繁にスライドする箇所は、摩耗しやすくなります。また異物のかみこみでキズが付くと、ガタツキの原因となります。焼入れタイプは摩耗性に優れているため、ローラーの寿命が伸びます。また、切り粉等の異物のかみこみによる損傷を防止します。
![](/photo/guide-roller-j.jpg)
さらにこんな特長もあります
搬送・スライド時の騒音を軽減する樹脂製・ウレタン製あり
レールとローラーなど金属同士がスライドすると、ノイズが発生する場合があります。当社のガイドローラーは、樹脂製、ウレタン製をご用意しているので、使用用途に合わせてお選びいただけます。
![](/photo/guide-roller-k.jpg)
さまざまな方向の荷重が受けられる複列アンギュラベアリング仕様あり
複列アンギュラベアリング仕様は、両方向のアキシアル荷重、ラジアル荷重、モーメント荷重の各荷重を受けられます。各種スライド扉や搬送用のローラーに最適です。
![](/photo/guide-roller-l.jpg)
各荷重を受けられます!

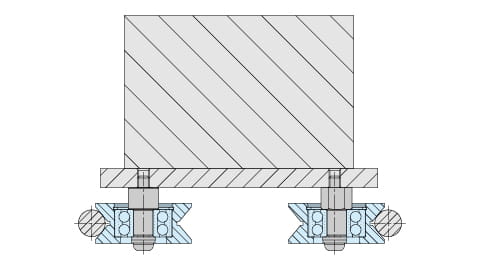

![](/photo/guide-roller-n.jpg)
各種スライド扉や搬送用のローラーに最適
製品
軽荷重仕様(シングルベアリング)
![](/files/ja/photo/grl-p-r-sus.jpg)
![](/files/ja/photo/grl-p-d-sus.jpg)
![](/files/ja/photo/grl-p-l-sus.jpg)
![](/files/ja/photo/ctg-br.jpg)
中荷重仕様(シングルベアリング)
![](/files/ja/photo/grl-h.jpg)
![](/files/ja/photo/grl-r.jpg)
![](/files/ja/photo/grl-sh1-v.jpg)
![](/files/ja/photo/grl-y.jpg)
![](/files/ja/photo/grl-f.jpg)
![](/files/ja/photo/grl-l.jpg)
重荷重仕様(ダブルベアリング)
![](/files/ja/photo/grl-s2-h.jpg)
![](/files/ja/photo/grl-s2-r.jpg)
![](/files/ja/photo/grl-v.jpg)
![](/files/ja/photo/grl-s2-y.jpg)
![](/files/ja/photo/grl-2-l.jpg)
ラジアル荷重・アキシアル荷重双方可能仕様(アンギュラベアリング)
![](/files/ja/photo/pctr-r.jpg)
![](/files/ja/photo/grl-swa-y.jpg)
周辺部品
ガイドローラー用軸
![](/files/ja/photo/rlb.jpg)
![](/files/ja/photo/pcrlp-s.jpg)
![](/files/ja/photo/pcrlp-e.jpg)
![](/files/ja/photo/rlp-swa.jpg)
![](/files/ja/photo/rlp-ewa.jpg)
![](/files/ja/photo/rlp-f.jpg)
![](/files/ja/photo/rlp-s.jpg)
![](/files/ja/photo/rlp-e.jpg)
![](/files/ja/photo/rlp.jpg)
周辺部品
ガイドローラー用ブラケット
![](/files/ja/photo/grl-bl-sus.jpg)
周辺部品
GRL-R用レール
![](/files/ja/photo/rlr.jpg)
