IMGバイス
5軸加工対応の多機能バイス
様々な材質の加工にも柔軟に対応！
IMGバイスは5軸加工対応のバイス型クランプユニットです。
アルミニウムから焼入れ鋼まで幅広い硬度のワークに柔軟に対応できます。
また、部品の組み換えだけで、クランプの方式を簡単に変更できます。そのため、5軸加工機はもちろん、立形マシニングセンタや横形マシニングセンタなど、さまざまな加工機でご使用いただけます。
こんなことで悩んでいませんか？
- 5軸加工機での難削材の加工に使えるバイスを探している
- 1台のバイスで様々な加工内容やワークの材質にも柔軟に対応したい
- ロボットでワーク交換を自動化したいが切粉によるトラブルが不安
特長
センタリング機構によりワーク中心は常に一定
写真のように口金が外側から中心に向かってスライドする機構です。これによりワーク形状にバラつきがあっても、ワーク中心は常に同じ場所に定まります。主に5軸加工機での使用に最適です。
トライアングルグリップで強力にクランプ
少ない掴み代で強力クランプ・前加工不要
バイスや治具の把握力を大幅に強化するトライアングルグリップを使用
超硬合金製のピラミッド形状グリッパーがワークにしっかりと食い込みます
わずか3.5mmの掴み代
ワークの前加工は不要
グリッパーを付け替えることで幅広い材質に対応
スチール用
焼入れスチール用
アルミニウム用
優れた清掃性
スピンドルのカバーでネジ部への切粉侵入を防止
大きい切粉排出口
部品の組み換えだけでクランプ方式の変更も可能
| センタリングモード | ダブルクランプモード | 片押しモード |
|---|---|---|
 |
 |
 |
|
ワークの中心を常に一定に保ちます 六角ヘッドを操作すると、2つのジョーが中央へ移動します。 |
異なる2つのワークを同時にクランプします バイス中央に専用口金を取り付けます。六角ヘッドを操作すると、それぞれのジョーが任意の位置まで移動します。 |
片側の口金のみをスライドします バイス片側端面に専用パーツを取り付けます。六角ヘッドを操作すると、一方のジョーが任意の位置まで移動します。 |
 |
 |
 |
さらにこんな特長もあります
バイスの付け替えが簡単
フレックスゼロベースやIMAO APSと組み合わせることで位置決めと同時にバイスを固定。
芯出し作業不要で段取り時間を短縮できます。

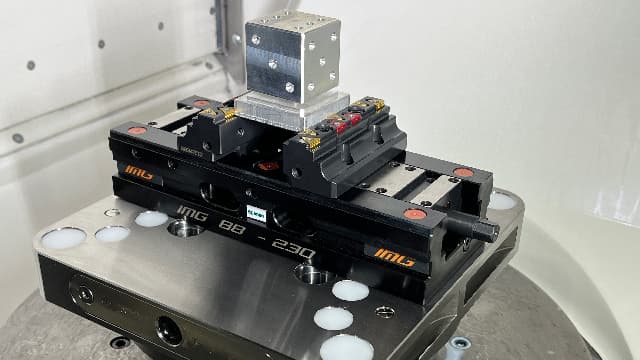

使用例
