プランジャーの種類と使用箇所
プランジャーとは
プランジャーとは、スライドや旋回の位置決めをするための部品です。
プランジャーには、先端がボールのボールプランジャーと先端がピンのスプリングプランジャー、ノブ等で操作をするインデックスプランジャー があります。
ばねを内蔵し、先端のボール(ピン)が荷重により出入りします。ボール(ピン)が相手側の穴や溝に入ることで位置決めできます。
プランジャーは装置・器具の位置決め、割り出しや、プレスワークの突き出しなどの目的で使用され、食品機械、包装機械、印刷機械、半導体製造装置などさまざまな産業機械で利用されています。
![](/photo/plunger-image.jpg)
プランジャーの種類
ボールプランジャー
![](/photo/plunger-a.jpg)
![](/photo/plunger-q.jpg)
レバーの位置決めに
![](/photo/plunger-r.jpg)
ノブの位置決めに
![](/photo/plunger-s.jpg)
ピラーのストッパーに
スプリングプランジャー
![](/photo/plunger-b.jpg)
先端がピン形状のため、ボールプランジャーに比べストロークが長い特長があります。
位置決めとともにワークの突き出しに適しています。
![](/photo/plunger-t.jpg)
プレスワークの突き出しに
![](/photo/plunger-u.jpg)
偏心円レバーのストッパーに
![](/photo/plunger-v.jpg)
交換治具の位置決めに
インデックスプランジャー
![](/photo/plunger-x.jpg)
ノブ等の操作で位置決めを解除し、別の箇所に達すると内蔵ばねの作用でピンが戻り、再度位置決めします。
角度割り出しやスライド機構などに適しています。
こんなことで悩んでいませんか?
- 緩み・脱落が心配
- サビの発生が心配
- 相手側へのキズが心配
そんな時は、このプランジャーで解決!
緩み・脱落が心配
ネジ取付けの場合、振動等で緩みが発生し、位置ずれによる不具合の原因となることがあります。
イマオのプランジャーには、緩み防止機能のロングロック付タイプがあります。樹脂がねじ山に確実に食い込み、緩みを防止します。着脱回数が約20回まで緩み防止機能が働きます。
差し込み取付けタイプにおいては、脱落を防止するセルフロック機能付きやOリング付きをご用意しています。
![](/photo/plunger-i.jpg)
![](/photo/plunger-j.jpg)
![](/photo/plunger-k.jpg)
サビの発生が心配
鉄製の場合、サビが心配です。

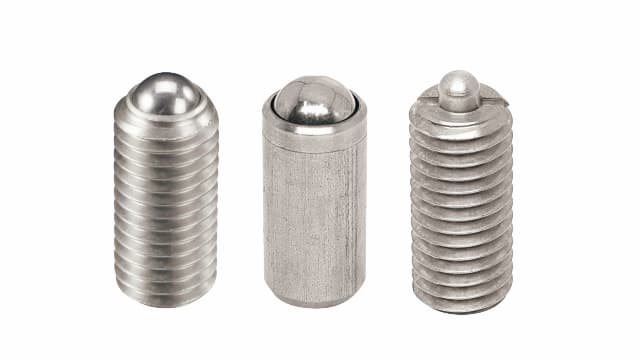

イマオのプランジャーは本体、ボール(ピン)、バネなどオールステンレス製をご用意しています。
食品機械や半導体装置などサビを嫌う場所に最適です。
![](/photo/plunger-l.jpg)
相手側へのキズが心配
プランジャーのボール(ピン)が摺動する際に、相手側にキズがついてしまうことがあります。
イマオのプランジャーには、ボール(ピン)部が樹脂製のタイプがあります。相手側にキズつけずに位置決めができます。
![](/photo/plunger-m.jpg)
イマオのプランジャーの特長
信頼のあるドイツ製
![](/photo/plunger-c.jpg)
イマオのプランジャーは世界的なシェアを誇るドイツのKipp社製です。信頼があり、高いデザイン性と機能性を兼ね備えています。
30年以上の国内販売実績があり、安心して使用できる製品です。
豊富なバリエーション
![](/photo/plunger-d.jpg)
ネジタイプは最小M3から最大M24まで、差し込みタイプは最小φ3から最大φ12まであります。
バネ圧も軽荷重、重荷重など仕様に応じて選べます。
選べる取付けタイプ
取付けタイプは、ねじ込み取付けと差し込み取付けがあります。
ねじ込み取付けは、マイナスドライバー用(マイナス溝)、六角レンチ用(六角穴)、専用工具用(専用溝)があります。専用工具用は上から取付可能で、止まり穴でも取付けられます。
ご使用の取付けツールに応じて選べます。
ねじ込み取付け
![](/photo/plunger-f.jpg)
差し込み取付け
![](/photo/plunger-w.jpg)
さらにこんな特長の製品もあります
信号出力と位置決めを同時に行えるエンドスイッチ仕様
![](/photo/plunger-n.jpg)
内蔵したスイッチにより、先端ピンの出入りの動きでLEDが点灯し、信号出力します。位置決めの状況を電気信号に変換して、信号灯やブザーで知らせることができます。
電子関連装置に適した絶縁性仕様
![](/photo/plunger-p.jpg)
絶縁性のあるセラミックボールタイプや本体・ボールが樹脂のタイプをご用意しています。
電子関連装置に適しています。
