レバー操作とエア操作の2タイプから選べる「クイック シャフト クランプ」

クイック シャフト クランプは、送りねじシャフトやスライドシャフトを位置決め後、簡単確実にロックできます。

レバー操作でプッシュバーが押されて、シャフトをクランプできます。止めネジやクランプレバーは不要で工具レス。自動化にはエア操作タイプもあります。

レバー操作

カムレバー式で、従来方法より作業性UP!

クイック シャフト クランプは、レバーを上下されるとプッシュバーが押され、シャフトをクランプできます。アンクランプ時には板バネにより、プッシュバーはレバー側に戻されます。

特長

工具不要! 簡単レバー操作

レバーを上下に操作するのみ。調整箇所の多い場所には最適!

【ロック】
操作マーク方向にレバーを下げる
【解除】
操作マーク方向の逆にレバーを上げる。

止めネジやクランプ レバーは一切不要! レバー操作時には工具も必要ありません。

コンパクト設計&省スペース

レバー操作は上下のみ。余分な旋回スペースは必要ありません。

小さいボディで、狭い箇所にも設置可能。

対応シャフト:φ10、φ12、φ14、φ15、φ16、φ20

従来方式

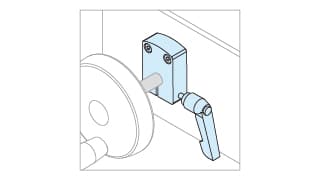

レバーを使う場合、旋回スペースが必要。

取付方法が多彩

本体の裏表 どちらからでも取付け可能。

本体側面の取付けタップを利用すれば、取付方法も多彩に。

使用例

エア操作

バネでクランプ、エアでアンクランプ

エアを供給するとバネが圧縮され、シャフトがアンクランプ状態になります。 エアを抜くと、バネが戻り、シャフトがクランプされます。

特長

同時に複数のクランプが可能

エアの配管を複数配置されたシャフトクランプに繋げると、一度の操作でクランプ・アンクランプすることができます。

クランプ&アンクランプの回数が多い機械、クランプ箇所が多数ある場合などに、有効です。

遠隔操作が可能

エアの供給さえ可能であれば、遠隔操作や手の届かない場所へも取付けることができます。 機械の裏側など、隠れたところにも取付けることができますので、機械の見た目がスッキリします。

確実にクランプ

バネ圧によるクランプ、そしてエア圧によるアンクランプのため、エア漏れ等によるクランプ低下の心配がありません。

また、クランプの自動化により、誰がやっても同じようにクランプできます。

スッキリ省スペース!

クイック シャフト クランプ(エア操作)には、操作時のレバーの旋回スペースを考慮する必要がありません。

本体のみのスペースで、コンパクトに取付けることができます。

製品

QSC

クイック シャフト クランプ

QSCA

クイック シャフト クランプ(エア操作)

関連製品

エアシャフトクランパー

回転やスライドの動作をするシャフトをエア操作で瞬時に保持するエア機器。

エアシャフトクランパーの詳細を見る

プッシュクランパー

簡単なレバー操作でフラットバー(角)やシャフト(丸)をワンタッチ固定。クランプ完了がわかりやすく、誰でも確実な作業を実現。

プッシュクランパーの詳細を見る

スピンロック

スピンドル送り調整後に、ノブを軽く90°回すだけで確実にロック。

スピンロックの詳細を見る
