簡単操作で高精度な治具交換!プルフィックス

治具交換の世代交代!

簡単操作、高精度

マシニングセンタで行う多品種少量ワークの加工では、治具の載せ替え頻度が高くなり、機械稼働率が低下します。パレットやサブプレートなどの治具交換において、煩わしい位置決めや芯出し、ボルトによる固定に時間がかかっていませんか?

プルフィックスは、5μmの繰り返し位置決め精度で芯出し不要、横から締め付けるだけのシリンダー形状の引込み式クランプです。載せ替え頻度が高い治具を、プルフィックスを使って高精度に素早く交換することで、治具の段取り時間を大幅に短縮できます。

さらに、取り付け位置を変えれば大小さまざまなサイズの治具やパレットに対応できます。

プルフィックスを使った治具交換は、マシニングセンタの稼働率を向上させます。

こんなことで悩んでいませんか?

  • 治具の位置決めや芯出しに時間がかかっている
  • 位置決めピンやノックピンでは繰り返し精度が悪い
  • ボルトを締め付けるのが面倒だ
  • 治具やプレートのサイズが頻繁に変わる

プルフィックスは

シリンダー形状の引込み式クランプ

治具の裏面に取り付けたクランプボルトを引き込んでクランプ

テーパーと着座面の2面拘束

繰り返し位置決め精度は5μm

芯出し不要で治具の外段取りが可能

レンチで横から締め付けるだけ

3回転でクランプ完了

配置は自由

プルフィックスの取り付け位置を変えることで、さまざまなサイズの治具を交換可能

さらにこんな特長があります

横形マシニングセンタには、フックタイプ!

治具を垂直に下ろして引っかけるだけ

上部が大きく開いた本体とかぎ形状のクランプボルトにより、素早く安全に治具をクランプできます

締め付け前でも、かぎ形状のクランプボルトが本体に引っかかり治具の落下を防ぎます

もちろん5軸加工機や5面加工機でのワーククランプにも!

シリンダー形状なのでツール干渉の心配がありません

ツール干渉がなくなることのメリットは盛りだくさん!

  • 5面加工が可能になり、工程が集約
  • プルフィックスだけで治具が構成でき、治具の設計、製作期間が短縮
  • 同一工程で加工でき、加工精度が向上
  • 治具の台数が減り、コストが削減

NEW 大型ワーク対応の新サイズ追加!

35kNの強力クランプタイプ。金型や工作機械、建機など大型部品の加工に適用できます。

スペーサー付きクランプボルト

スペーサー付きクランプボルトを使用することでワークをかさ上げでき、クランプユニットへのツール干渉を避けることができます。

採用事例

実際にプルフィックス、プルフィックス フックタイプを採用されたお客さまに、導入前の課題や導入に至った経緯、得られたメリットなどお話を伺いました。

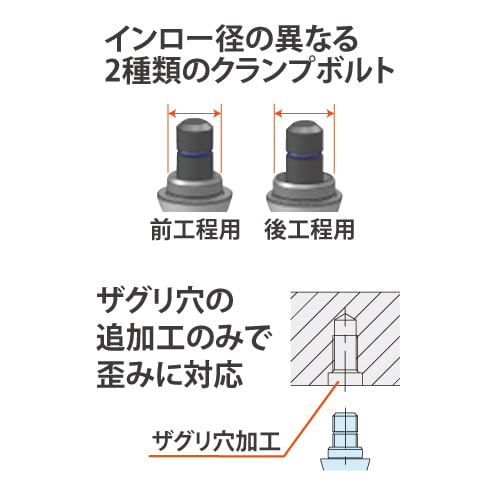

位置決めができる引込みクランプでワークの段取り時間を1/4に短縮!加工途中のクランプ部品の移動を撤廃!

《株式会社 東洋機械製作所》

昭和13年創業で84年の歴史を持つ工作機械・産業機械の製造会社。長年培った製造技術(機械加工/組立)を活用し、試作機や専用機の設計・製作の他、高品質なOEM/ODM生産を主体として事業を展開している。

2016年には、ユーザーからの要望を受けて「微細部品加工」ができる業界初の超高精度横型マシニングセンタを開発し、2018年には真円/面粗度の優れたBTA加工機(深穴加工機)を開発して販売している。

使用製品:プルフィックス

治具の共通化と簡単載せ替えで、機械を選ばずすぐに加工!

空いている機械に治具を投入。 機械稼働率と製品納期が改善しました。

《株式会社フジメック》

主に半導体、液晶、真空機器部品などの加工から、はんだ付けや溶接、装置組立てまでを一貫生産で対応。切削加工部門では、汎用機械から最新マシニングセンタまで数多くの充実した設備により、大型から小型の精密加工や難削材加工を得意とする。山梨県北杜市に所在し、高い品質と先端技術を提供する提案型企業として、さまざまな業種に貢献している。

使用製品:プルフィックス

横形マシニングセンタの治具交換時間がほぼゼロに!

独自の外段取り方式と治具の載せ替えシステムを融合して、金型の生産を効率化!

《魚岸精機工業株式会社》

富山県射水市に本社を構える金型メーカー。従業員は53名。大手自動車メーカー向けのダイカスト金型を数多く手がけている。稼働している工作機械の台数は20台。また、早くからドイツより大型5軸加工機を導入し、金型製造に取り入れた先進性とそのノウハウで、現在では、毎月100件以上の案件を製造するという圧倒的な生産性と業界トップクラスの技術力を誇る。

使用製品:プルフィックス フックタイプ

製品

プルフィックス

NEW

CP150

クランプユニット(フランジタイプ)

CP151

クランプユニット(ダブルタイプ)

CP152

クランプユニット(シングルタイプ)

NEW

CP155-L

テーパークランプボルト(基準タイプ)

NEW

CP155-D

テーパークランプボルト(ダイヤタイプ)

NEW

CP156

クランプボルト

NEW

CP155-LS

テーパークランプボルト(基準タイプ スペーサー付き)

NEW

CP155-DS

テーパークランプボルト(ダイヤタイプ スペーサー付き)

NEW

CP156-S

クランプボルト(スペーサー付き)

NEW

CP157

テーパーブッシュ

CP158

ダブルテーパークランプピン

CP159

ストレートブッシュ

プルフィックス フックタイプ

CP160

クランプユニット(フックタイプ)

CP157

テーパーブッシュ

CP165-LH

テーパークランプボルト(基準タイプ フック付き)

CP165-L

テーパークランプボルト(基準タイプ フック無し)

CP166-H

クランプボルト(フック付き)

CP166

クランプボルト(フック無し)
