インデックス プランジャー

インデックス プランジャーとは

インデックス プランジャーとは、角度割り出しやスライド機構などの位置決めをするための部品です。

あらかじめ設定した穴や溝に先端のピンが入り位置決めをします。

ノブ等の操作で位置決めを解除し、別の箇所に達すると内蔵ばねの作用でピンが戻り、再度位置決めします。

インデックス プランジャーは割り出し、スライド調整、部品着脱の位置決めなどの目的で使用され、工作機械、食品機械、包装機械などさまざまな産業機械に使われます。

その他プランジャーのご紹介
インデックス プランジャーとは インデックス プランジャー 動き

こんなことでお困りではありませんか?

  • ずれずに位置決めしたい
  • 使い方に応じて選びたい
  • サビの発生が心配

そんな時は、インデックス プランジャーで解決!

ずれずに位置決めしたい

プランジャーで位置決めする際、思わぬ負荷がかかった場合に位置決めがずれることがあります。

インデックス プランジャーは、あらかじめ設定した穴や溝にピンが入り込んで位置決めします。

ノブ等を操作して位置決めを解除しない限りずれません。思わぬ負荷がかかっても、ずれることなく位置決めし、誤操作を防止します。

インデックス プランジャー 固定ノーズで位置決めが
きいています。
インデックス プランジャー ノブで解除ノブを引くと
ノーズが引っ込みます。

使い方に応じて選びたい

指先での操作や自動化など、仕様によって適した形状が必要となります。

イマオのインデックス プランジャーは、操作に適したノブタイプ・レバータイプや、自動化ユニットとジョイントできるオネジタイプなどさまざまな仕様があります。

インデックス プランジャー 種類豊富

サビの発生が心配

鉄製の場合、サビが心配です。

イマオのインデックス プランジャーは本体、ピン、バネなどオールステンレス製をご用意しています。

食品機械や半導体製造装置などサビを嫌う場所に最適です。

インデックス プランジャー オールステンレス

さらにこんな特長の製品もあります

自動化に適したエア作動タイプ

エアで先端のピンの出し入れを操作して、位置決め・解除をするインデックス プランジャーです。自動化に適しています。

エア作動タイプ詳細へ
インデックス プランジャー エンドスイッチ
インデックス プランジャー エンドスイッチ

精度よく位置決めする高精度タイプ

専用ブッシュと組み合わせて使用することで高精度の位置決めができるインデックス プランジャーです。

ピン形状がストレートタイプとテーパータイプをご用意しています。

高精度タイプ 一覧へ ブッシュ 一覧へ
インデックス プランジャー 高精度タイプ

位置決め状態を見える化する解除マーク付きタイプ

位置決め解除の状態(ノブを引いた状態)で解除マーク(レッド)が出現します。

解除マークが目視できる場合は、位置決めが解除されているか、またはピンが相手側にしっかりはまっていないことを確認できます。

位置決め状態の見える化に役立ちます。

解除マーク付きタイプ詳細へ
インデックス プランジャー 解除マーク付き

薄板にも取り付けられる薄板取り付けタイプ

薄板を挟み込んで取り付けるタイプや、取付ネジ長さが短いタイプをご用意しています。

取付箇所の厚みが薄い場合に適しています。

薄板取り付けタイプ一覧へ
インデックス プランジャー 薄板
インデックス プランジャー 薄板タイプ

位置決め解除の状態で保持できるノーズロックタイプ

ノブタイプ

ノブを引いた状態で90°回転させると、位置決め解除の状態で保持できます。

レバータイプ

レバーを180°回転させると、切欠きにおさまり位置決め解除の状態で保持できます。

インデックス プランジャー ノーズロック ノブ
インデックス プランジャー ノーズロック レバー

使用例

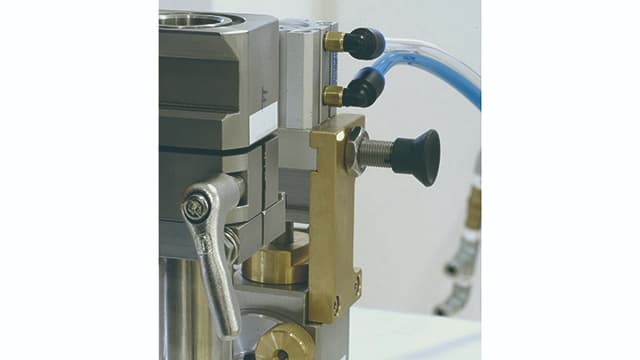

インデックス プランジャー 使用例1

部品着脱時の位置決め

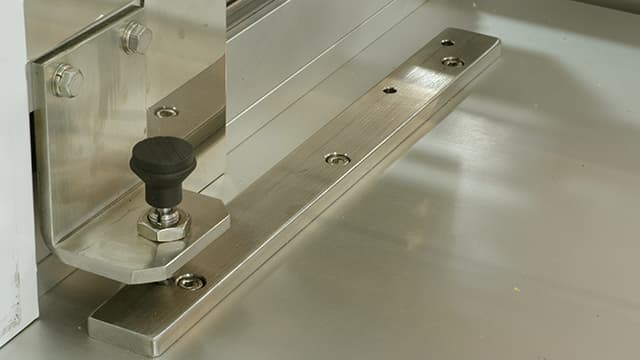

インデックス プランジャー 使用例2

ノズル着脱位置の固定

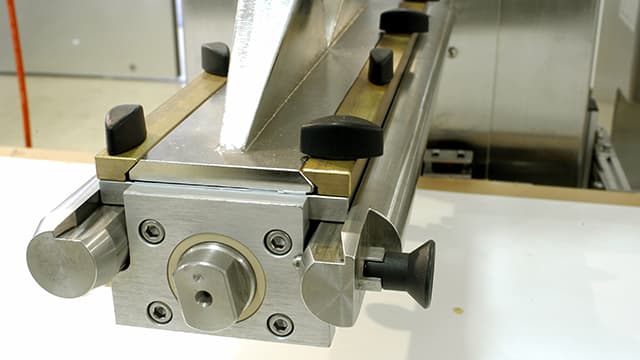

インデックス プランジャー 使用例3

裁断機の位置調整

製品動画

※この動画では音が流れます。音量等にご注意ください。

製品

ノブタイプ

スタンダードタイプ

NDXT

インデックス プランジャー(T型ノブ)

SUSあり 細目

NDXN

インデックス プランジャー

SUSあり 細目

NDXN-L

インデックス プランジャー(ノーズロック型)

SUSあり 細目
ノーズロック

NDX

インデックス プランジャー

SUSあり 細目

NDX-L

インデックス プランジャー(ノーズロック型)

SUSあり 細目
ノーズロック

NDXC

インデックス プランジャー

SUSあり 並目

NDXC-L

インデックス プランジャー(ノーズロック型)

SUSあり 並目
ノーズロック

NDXN-ASUS

インデックス プランジャー

SUSあり 細目

NDXN-L-ASUS

インデックス プランジャー(ノーズロック型)

SUSあり 細目
ノーズロック

SDXN

インデックス プランジャー

SUSあり 細目

SDX

インデックス プランジャー

SUSあり 細目

薄板取り付けタイプ

NDXNS

インデックス プランジャー(ショートタイプ)

SUSあり 細目

NDXNS-L

インデックス プランジャー(ショートタイプ、ノーズロック型)

SUSあり 細目
ノーズロック

NDXCS

インデックス プランジャー(ショートタイプ)

SUSあり 並目

NDXCS-L

インデックス プランジャー(ショートタイプ、ノーズロック型)

SUSあり 並目
ノーズロック

TWDXN

インデックス プランジャー(薄板タイプ)

SUSあり

TWDXN-L

インデックス プランジャー(薄板タイプ、ノーズロック型)

SUSあり
ノーズロック

樹脂ボディータイプ

EIP

エンプラ インデックス プランジャー

SUSあり 細目

EIP-L

エンプラ インデックス プランジャー(ノーズロック型)

SUSあり 細目
ノーズロック

EKIP

エンプラ インデックス プランジャー(ロブノブタイプ)

SUSあり 細目

高精度タイプ

HPNDX-S

インデックス プランジャー(ストレート、高精度タイプ)

SUSあり 細目

HPNDX-T

インデックス プランジャー(テーパー、高精度タイプ)

SUSあり 細目

ロングストロークタイプ

NDXNE

インデックス プランジャー(ロングストローク)

SUSあり 細目

NDXNE-L

インデックス プランジャー(ロングストローク、ノーズロック型)

SUSあり 細目
ノーズロック

SDXNE

インデックス プランジャー(ロングストローク)

SUSあり 細目

解除マーク付きタイプ

MNDXN

インデックス プランジャー(解除マーク付き)

細目

ノーズ斜めカットタイプ

NDXA

インデックス プランジャー

SUSあり 細目 並目

溶接・接着取り付けタイプ

WDX

インデックス プランジャー

SUSあり

オネジタイプ

スタンダードタイプ

NDX-N

インデックス プランジャー(ノブ無し)

SUSあり 細目

SDX-N

インデックス プランジャー(ノブ無し)

SUSあり 細目

リングタイプ

スタンダードタイプ

SDXR

インデックス プランジャー(リングタイプ)

SUSあり 細目

レバータイプ

スタンダードタイプ

GDX

インデックス プランジャー(ノーズロック型)

SUSあり 並目
ノーズロック

樹脂ボディータイプ

EGIP

エンプラ インデックス プランジャー(ノーズロック型)

SUSあり 細目
ノーズロック

ロングストロークタイプ

LBLT

インデックス プランジャー

並目
ノーズロック

エア作動タイプ

ASDX

インデックス プランジャー(エア作動)

SUSあり 細目

関連製品

高精度タイプ用ブッシュはこちら!

HPNDX-SB

インデックス プランジャー(ストレート、高精度タイプ)用ブッシュ

HPNDX-TB

インデックス プランジャー(テーパー、高精度タイプ)用ブッシュ

位置決め用ブッシュはこちら!

POB

ポジショニング ブッシュ

スペーサーリングはこちら!

KSR

スペーサー リング

固定用ブロックはこちら!

AMB

アルミ マウント ブロック

TWDXN用レンチはこちら!

TWDXN-W

TWDXN用レンチ

SDX用レンチはこちら!

関連製品

正確な位置決めと固定をワンタッチで!

正確な位置決めと固定をワンタッチで! インデックスクランパー

位置決めと固定を1つの部品で行なえます。

ワンタッチ操作のため段取り改善に繋がります。

角度の割り出しやスライド調整後の固定に最適です。

製品詳細へ
