フォームクランプは複雑形状のワークに対応できる、口金交換型セルフカット治具です。

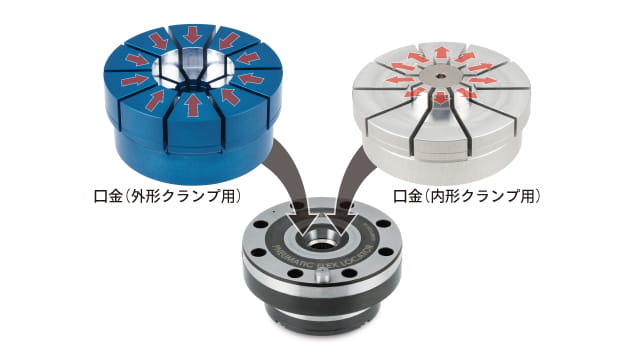

口金を交換することで、ワークを外側からも内側からも固定できる機能をもった治具です。多数個取りや飛び込み品加工にもおすすめです。
フォームクランプは
複雑な形状のワークも対応可能
口金をセルフカットするため、複雑な形状のワークに対応できます。
ワークの変更時は口金のみ交換
口金を交換することで、ワークを外側からも内側からもクランプできます。
一箇所レンチを締めるだけでクランプ完了
ワークの外側をクランプ
ストローク : 径で0.3mm

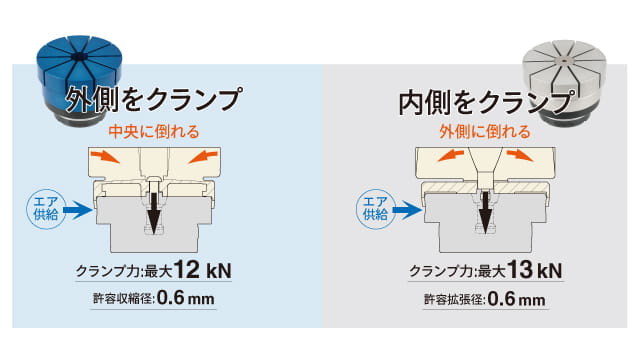

レンチで締めると口金の中央が引き込まれ、同時に口金が8方向より中央に向かって倒れます。
クランプ力
| 口金径 | 最大クランプ力 |
|---|---|
| φ65 | 4.5kN |
| φ90 | 7kN |
| φ120 | 10kN |
| φ160 | 12kN |
・ワークの繰り返し位置決め精度±0.03mm
・口金交換の繰り返し位置決め精度±0.02mm
ワークの内側をクランプ
ストローク : 径で0.3mm
レンチで締めると拡張ボルトが引き込まれ、同時に口金が中央から8方向に向かって広がります。
クランプ力
| 口金径 | 最大クランプ力 |
|---|---|
| φ65 | 4.5kN |
| φ90 | 7kN |
| φ120 | 10kN |
| φ160 | 10kN |
・ワークの繰り返し位置決め精度±0.03mm
・口金交換の繰り返し位置決め精度±0.02mm
使用例
薄肉ワークのクランプに
内径口金を使用
8分割の口金でワークにかかる応力を分散させるため、薄肉ワークに対応できます。
※能力線図を参考にトルクレンチ等で締付トルクを管理してください。
多数個取りの専用治具に
外形口金を使用
コンパクトな円柱形状のため、限られたスペースに数多く配置できます。
既存設備での飛び込み加工に
外形口金を使用
プレートに取り付けることで、既設のバイスを外すことなく異形ワークに対応できます。
旋盤加工でも
外形口金を使用
チャックでは保持のしにくい複雑なワーク形状でも確実にクランプできます。
