外形クランプ
どんな形もお任せあれ！
小物、薄物、複雑形状なんでもクランプ！
マシニングセンタや旋盤で行う切削加工において、小物や薄物、複雑形状、異形状ワークの治具設計にお困りではありませんか？対応できるクランプやチャックがなかったり、治具の配置に苦労したり、加工時の歪みやビビりなどに悩まされます。
外形クランプは口金をワークの形状に合わせてセルフカットすることで、どんな形のワークでもワンチャックで加工できます。最大8分割された口金によりクランプ力を分散し、ワークの外周を包むように掴むためワークの変形を防ぎます。
さらに外形クランプだけで治具が構築できるので、省スペースで多数個取りができ、治具の設計時間を大幅に短縮できます。
こんなことで悩んでいませんか？
- ワークが小さすぎてクランプする場所がない
- 薄いワークをクランプすると歪んでしまう
- 長尺ワークで先端がビビる
- 複雑な形状なので掴みにくい
- 治具が邪魔で多数個取りできない
外形クランプは
口金をセルフカット
ワークに合わせてセルフカットすることで、あらゆる形をワンチャックで加工できます
分割された口金でクランプ力を分散
ワークの外周を包むようにクランプするので薄肉ワークでも歪みません
レンチで横から締め付けるだけ
口金が中央に倒れ込みワークをクランプします

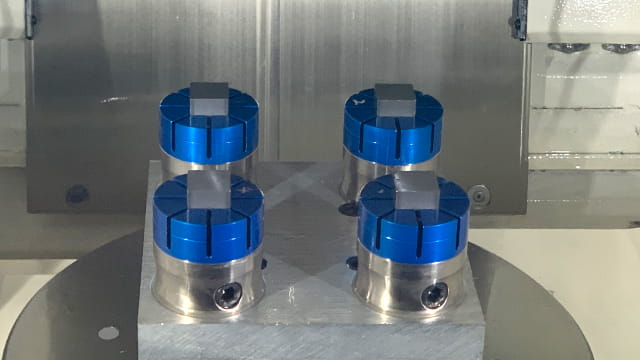

多数個取りできるコンパクトサイズ
コンパクトな形状のため、狭いスペースに数多く配置できます
さらにこんな特長があります
口金だけ交換可能
口金を交換するだけでさまざまな形状のワークをクランプできます
専用治具を短納期、低コストで作ることができます
旋盤加工でも
チャックでは保持しにくい複雑なワーク形状でも確実にクランプできます
採用事例
実際に採用されたお客さまに、導入前の課題や導入に至った経緯、得られたメリットなどお話を伺いました。
※ ご利用前に、当社の個人情報保護方針(プライバシーポリシー)をご確認ください。
5軸加工機で多数個取り！
夜間も加工ができるようになり、気付いたときには仕事が終わっていました。
《近畿工業株式会社》
油圧シリンダー部品を主とした各種金属部品加工業。所在地は大阪府東大阪市。5軸加工機や最新式CNC機など、充実した機械設備と技術力により、多くのお客様へ高品質の製品を提供している。また、80社を超える協力会社とのネットワーク力で、お客様の要求に対し、最適な素材選定、加工、組立てに至るまでのトータル的な「提案型企業」を推進している。
